CD4017B計數器芯片的引腳圖及簡單介紹-匯超電子

來源: | 發布日期:2022-09-04 瀏覽量:

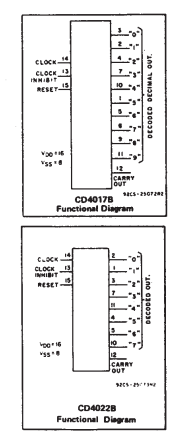

CD4017B和CD4022B是5級和4級Johnson計數器芯片,分別具有10和8個解碼輸出。輸入包括CLOCK、RESET和CLOCK INHIBIT信號。時鐘輸入電路中的施密特觸發器動作提供脈沖整形,允許無限的時鐘輸入脈沖上升和下降時間。

DV]9$[X9TUZJ}CMRV6~$0YB8]1JY%S$3()MVQ%CXZ3N2W7

如果CLOCK INHIBIT信號為低電平,則這些計數器在正時鐘信號轉換時提前一個計數。當CLOCK INHIBIT信號為高電平時,通過時鐘線的計數器前進被禁止。高RESET信號將計數器清零。

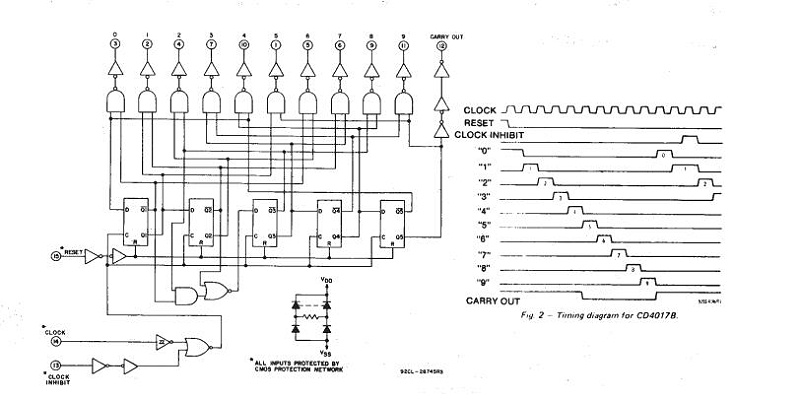

可以使用Johnson計數器配置可實現高速操作、2輸入解碼門控和無尖峰解碼輸出。提供防鎖定門控,從而確保正確的計數順序。

解碼輸出通常為低電平,僅在其各自的解碼時隙變?yōu)楦唠娖?。每個解碼輸出在一個完整的時鐘周期內保持高電平。

QQ截圖20220902181152

在CD4017B中,每10個時鐘輸入周期或在CD4022B中每8個時鐘輸入周期完成一個CARRY-OUT信號,用于為多器件計數鏈中的后續器件提供紋波時鐘。

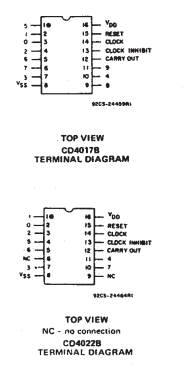

后綴為F3A的是16引腳密封雙列直插陶瓷封裝、

后綴為E的是16引腳雙列直插塑料封裝。

后綴為NSR的是16引腳小外形封裝。

后綴為PW和PWR的是16引腳薄型收縮小外形封裝。

后綴為M和M96的則采用16引腳小外形封裝。
